Ecomix Filter 1,9 m³/h

Name: Ecomix Filter 1,9 m³/h
Brand: Schaller WTI
SKU: EMFZV50
Price: 1356.6 EUR

Art.Nr.: EMFZV50

« Zurück zur Kategorie

EUR 1.356,60
Preis netto: EUR 1.140,00

inkl. 19 % USt

zzgl. Versandkosten

Lieferzeit ca. 2-4 Wochen
Gewicht 130 kg

Zahlungsweisen

Bewertung: 0.0 von 5

Datenblätter

Datei

Dateigröße

Betriebsanleitung Ecomix EMFZV50CL-V2.pdf (1.33 MB)

1.33 MB

ECOMIX-Beschreibung-Deutsch.pdf (1.14 MB)

1.14 MB

Produktbeschreibung

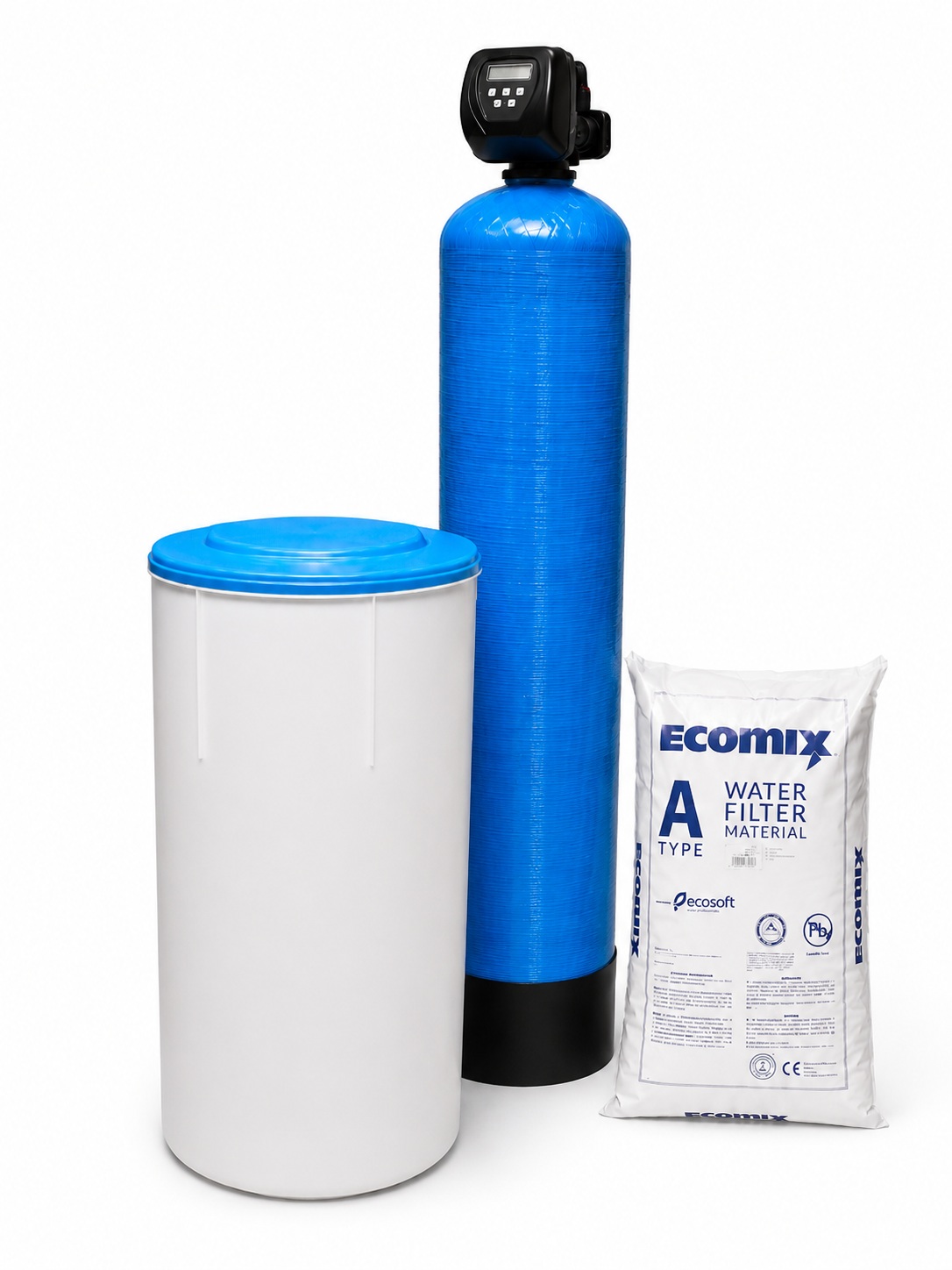

Einzel-Ecomixanlage mit mengengesteuerter Rückspülung für max. 1,9 m³/h

GFK Drucktank mit ECOMIX Füllung, Solebehälter und Zentralsteuerventil. Die Rückspülung erfolgt mengengesteuert über eine einstellbare Kapazität. Während der Rückspülung steht kein Weichwasser zur Verfügung.

Leistungsdaten und Betriebsbedingungen der Ecomix Anlage:

Anlage Typ	EMFZV50
Kapazität m³ x °dH	104
Durchfluss min./max.	350 - 1.900 l/h
Harzmenge	50 Liter
Salzbedarf je Regeneration	5 kg
Wasserverbrauch bei der Regeneration	500 Liter
Drucktank	GFK
Zentralsteuerventil	Clack
Steuerspannung	230 V
Solebehälter Inhalt	100 Liter
Solebehälter Durchmesser x Höhe	462 x 800
Platzbedarf (Breite x Tiefe x Höhe)	1.200 x 700 x 1.400 mm
Betriebsbedingungen
pH Bereich	6,8 - 9,0
Temperaturbereich	5 - 45 °C
Betriebsdruck	2,5-7,0 bar
Eisen Konzentration max.	15 mg/l
Mangan Konzentration max.	3 mg/l
Öl Konzentration max.	0 mg/l
freies Chlor Konzentration max.	0,2 mg/l
TOC Konzentration	< 17 mg/l

Lieferumfang der Ecomix Anlage:

Anlage Typ	EMFZV50
Zentralsteuerventil WS IA Mengengesteuert	1 Stck.
GFK Drucktank	1 Stck.
80 Liter Salzlösebehälter mit Überlaufsicherung	1 Stck.
Siebboden	1 Stck.
Solesaugschlauch und Soleventil	1 Stck.
Filterfüllung Ecomix	50 Liter
Netzteil für Zentralsteuerventil	1 Stck.
Dokumentation	1 Stck.

Funktionsbeschreibung der Ecomix Filteranlagen

ECOMIX – reduziert In komplexen Wässern fünf Probleme in einem.

Mit dieser Anlage können

Härte
Eisen
Mangan
natürlich vorkommende organische Verbindungen, TOC
Ammonium

entfernt werden.

Funktion und Anwendung der ECOMIX Filteranlage

Durch die Verwendung von Wasser aus tiefergelegenen Schichten – durch Tiefbrunnen- werden neben den bekannten, zunehmend weitere Stoffe im Wasser zutage gefördert. Besonders Grundwässer aus tieferen Schichten enthalten wenig Sauerstoff und können neben Eisen- und Manganverbindungen organische Verunreinigungen enthalten. Mit einer normale Belüftung, Flockung und Filterung können diese org. Verbindungen häufig nicht weitgehend entfernt werden. Derartige Rohwässer, müssen dann mit stärkeren Oxidationsmitteln und Absorbern als Filtermittel aufbereitet werden. Ebenso findet man diese Stoffe in Umlaufwasser oder anderen Prozesswässern in der Industrie.

ECOMIX® ist eine Mischung aus Ionenaustauscher- und Adsorbermaterialien unterschiedlicher Naturen.

Maximale Zulaufwerte und Rückhaltung der ECOMIX Filteranlage

	Max. Zulaufwerte	Rückhaltung
Härte	45 °dH	97 %
Eisen	15 mg/l	98 %
Mangan	3 mg/l	98 %
TOC	17 mg/l C	50 %
Ammonium	4 mg/l	90 %
pH	5 - 9	keine Veränderung
Aktives Chlor	< 1 mg/l	keine Veränderung
Betriebsdruck	2,5 - 8 bar	ca. 0,5 bar Differenzdruck

Mechanismus der ECOMIX Wasseraufbereitungsanlage:

Das ECOMIX Füllmaterial besteht aus einer Mischung von verschiedenen Materialien die wie folgt wirken:

Inerter Stoff - Entfernt oxidiertes Eisen
FerroSorb - Entfernt Eisen- und Mangan- und Ammonium
HumiSorb - Entfernt organische und metallorganische Zusammensetzungen
Ionenaustauscher - zur Enthärtung des Wassers
Quartzsand - Für eine gleichmäßige Verteilung der Strömung

Regeneration nur mit einer 8-10 % NaCl-Lösung, das entspricht ca. 100 g/l ECOMIX Filtermaterial,
keine weiteren Chemikalien notwendig.

Die Wasseraufbereitungsanlagen sind mit einem Clack- Steuerkopf ausgestattet zur Rückspülung und Regeneration.
Die Anlagen sind voreingestellt und benötigen nur noch die Anpassung an die jeweilige Härte im Rohwasser.

Reinigung der ECOMIX Wasseraufbereitungsanlage

Um die Funktionsfähigkeit zu gewährleisten muss die Anlage regelmäßig Regeneriert werden. Dazu wird eine NaCL Lösung (Kochsalzlösung) von unten nach oben durch den Filter gespült. Die Rückspülung erfolgt über ein am Behälter montiertes Zentralsteuerventil. Die Rückspülung erfolgt Mengen- oder Zeitgesteuert, alle Spülzeiten sind individuell einstellbar.
