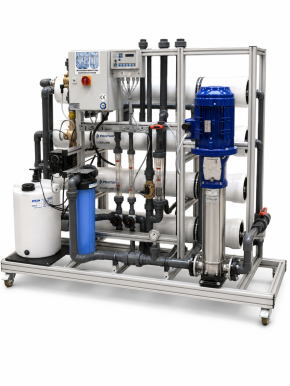

Nanofiltrationsanlage mit Antiscalantdosierung 4 m³/h

Nanofiltrationsanlage mit einer Permeatleistung von 4 m³/h
Inklusive Antiscalantdosierung

Vormontierte und betriebsbereite Rahmenanlage mit Kompaktsteuerung

Leistungsdaten der Nanofiltrationsanlage:

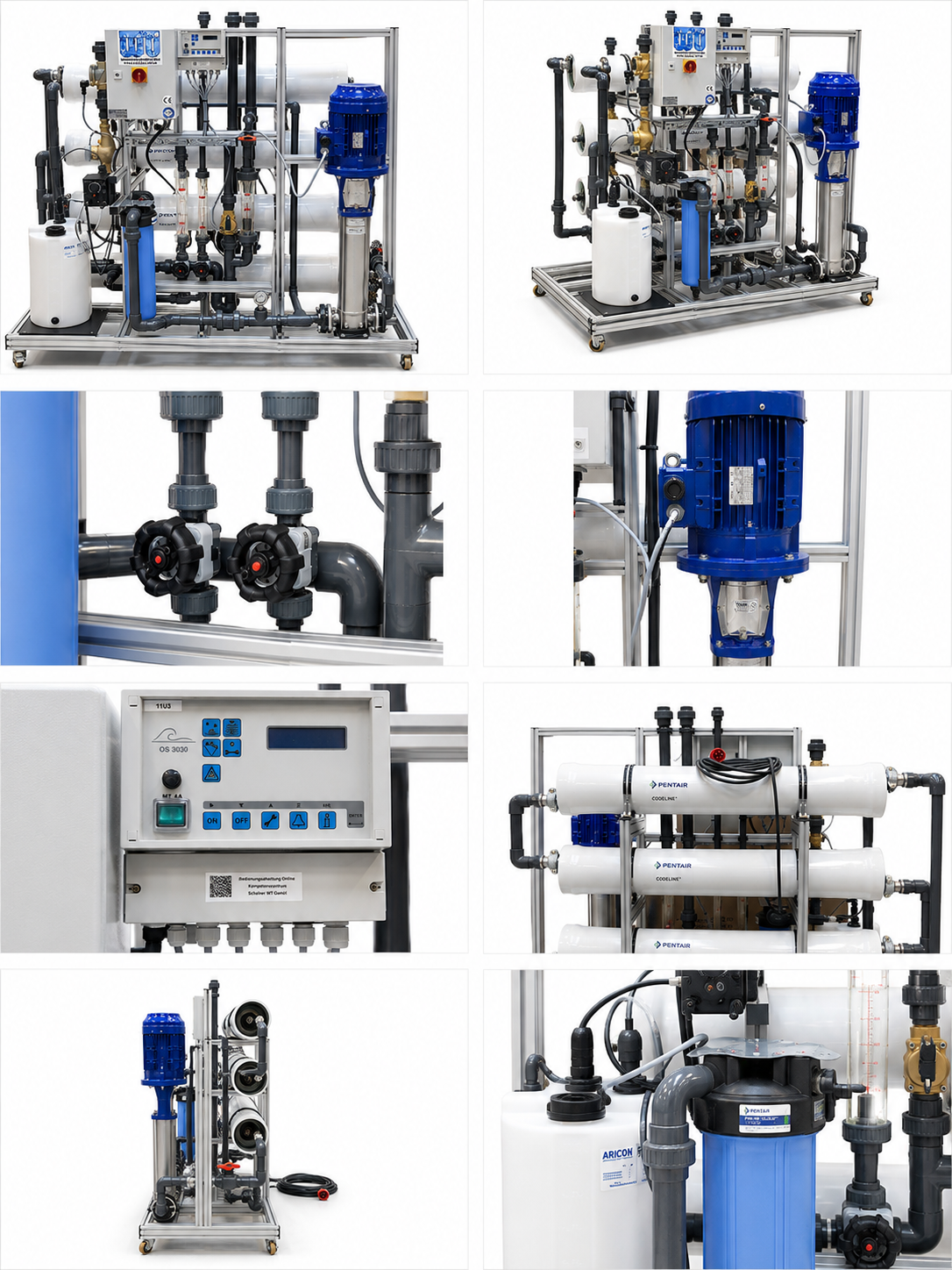

Ausstattung der Nanofiltrationsanlage

Unsere Nanofiltrationsanlagen sind mit hochwertigen Komponenten ausgestattet, um maximale Leistung, Langlebigkeit und Effizienz zu gewährleisten. Hier sind die wichtigsten Ausstattungsmerkmale im Überblick:

• 35-Liter Dosierbehälter mit Schutzwanne für Antiscalant-Dosierung: Ein Dosierbehälter zur sicheren Lagerung von Antiscalant, um Kalkablagerungen auf den Membranen zu verhindern. Die integrierte Schutzwanne bietet zusätzlichen Schutz vor Leckagen und sichert den ordnungsgemäßen Betrieb nach WHG.
• Dosierpumpe für Kleinmengen mit Sauglanze und Niveauschalter von Grundfos: Diese hochpräzise Dosierpumpe sorgt für eine exakte Dosierung von Kleinmengen des Antiscalant. Der Niveauschalter meldet ein Leersignal des Dosierbehälters, und die Sauglanze ermöglicht eine sichere Entnahme mit Rückschlagventil.
• Wasserzähler mit Impulsmodul für mengengesteuerte Antiscalant-Dosierung: Der Wasserzähler mit Impulsmodul überwacht die Wassermenge und sorgt für eine exakt mengengesteuerte Dosierung des Antiscalant, um den Verbrauch zu optimieren und die Membranen zu schützen.

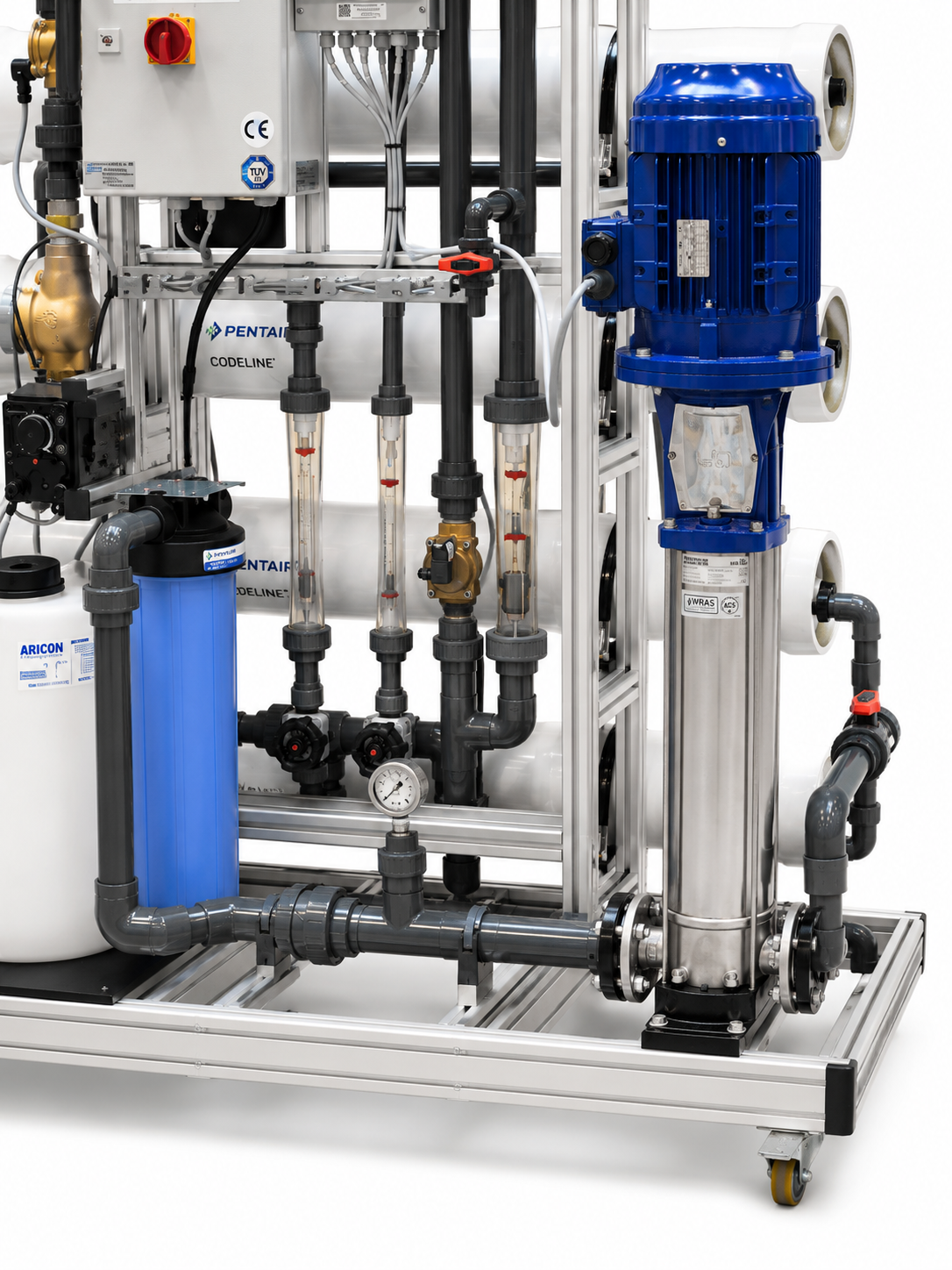

• Hochdruckpumpe von KSB: Die leistungsstarke Hochdruckpumpe sorgt für den nötigen Druck, um das Rohwasser durch die Nanofiltrationsmembran zu fördern.

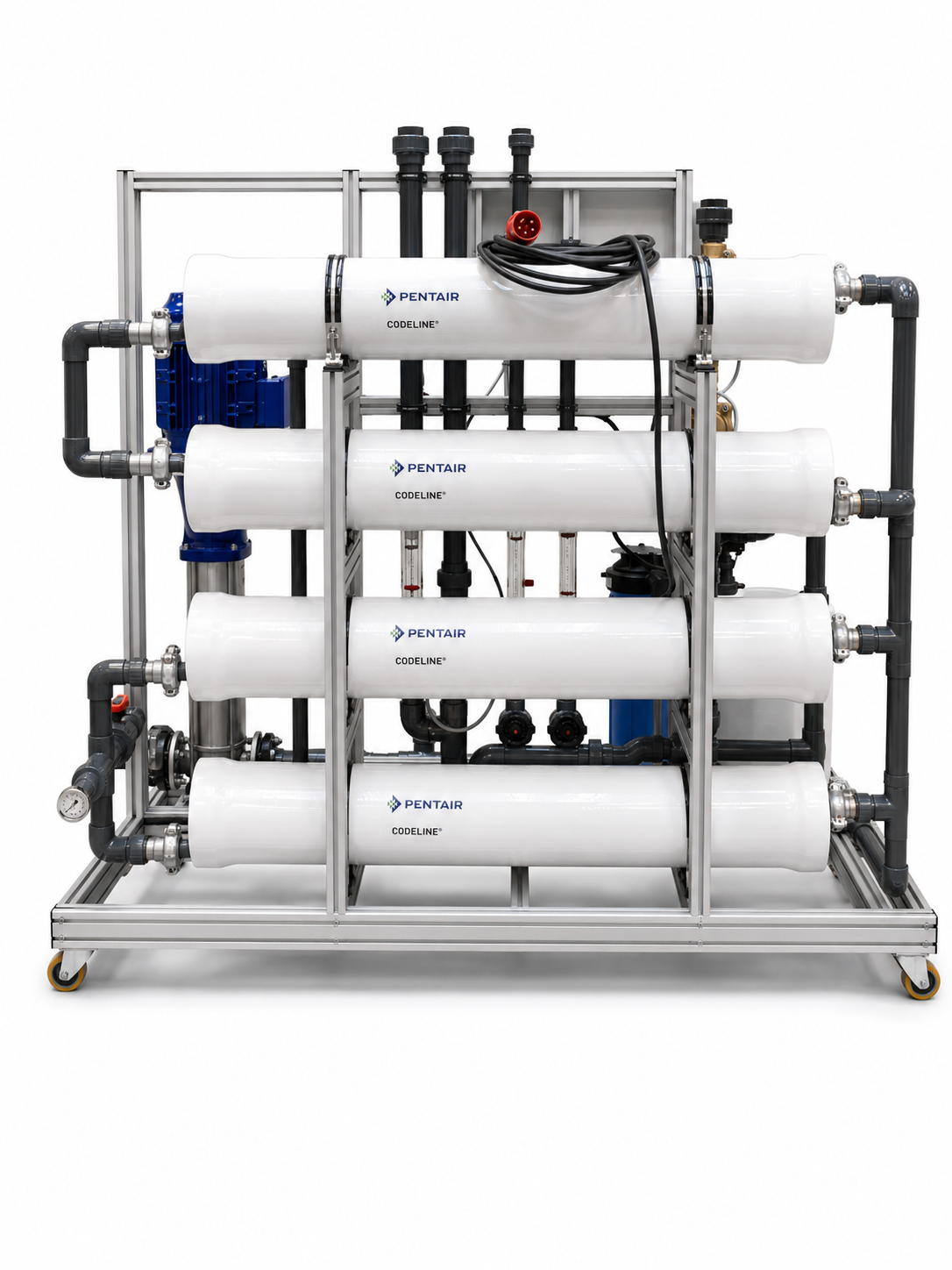

• Nanofiltrationsmembrane mit Druckrohr: Die Nanofiltrationsmembrane wird in einem Druckrohr installiert, das für hohe Druckbeständigkeit ausgelegt ist. Diese Membrane filtert gezielt zweiwertige Ionen, Bakterien, Keime sowie gelöste organische Substanzen aus dem Wasser.
• Feinfilter mit 5 µm:  Vor der Nanofiltration entfernt der Feinfilter mit 5 µm grobe Verunreinigungen und schützt die Membranen vor Beschädigungen. Dies trägt zur Langlebigkeit der Anlage bei.
• Armaturen, Ventile und Durchflussanzeiger von namhaften Herstellern: Die Anlage ist mit qualitativ hochwertigen Armaturen, Ventilen und Durchflussanzeigern ausgestattet, die präzise Steuerung und Überwachung des Wasserdurchflusses ermöglichen.

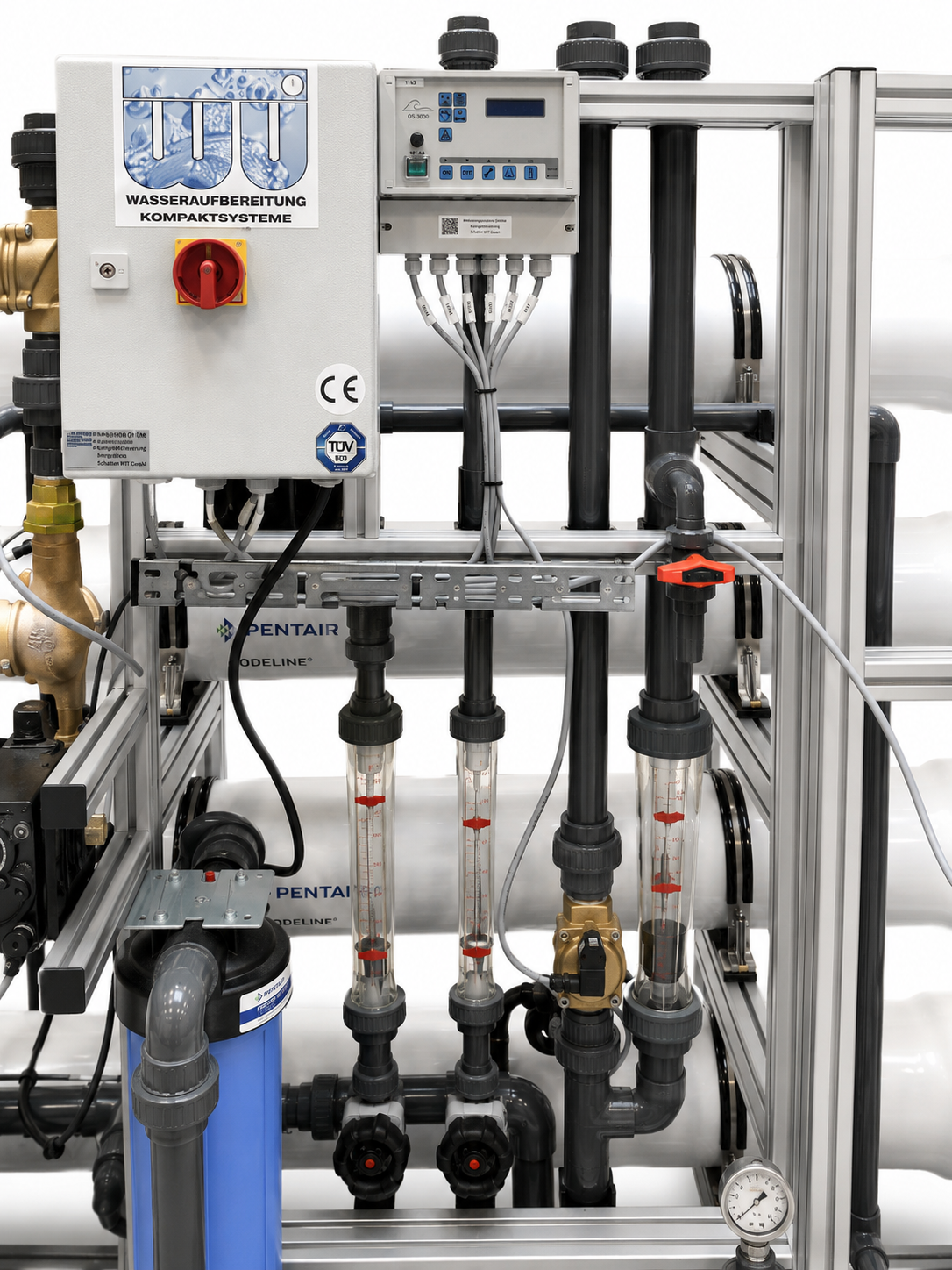

• Kompaktsteuerung mit Leitfähigkeitssonde: Die Kompaktsteuerung ermöglicht eine benutzerfreundliche Bedienung der Anlage. Die integrierte Leitfähigkeitssonde misst kontinuierlich die Wasserqualität und sorgt dafür, dass das Permeat die gewünschten Leitfähigkeitswerte erreicht.
• Steuerschrank für Lastverteilung: Der Steuerschrank gewährleistet eine zuverlässige Energieversorgung der Anlage. Er schützt die elektrischen Komponenten vor Überlastung und sorgt für einen sicheren Betrieb.
• Aluminiumrahmen in Leichtbauweise mit Stellfüßen: Die gesamte Anlage ist auf einem robusten, aber leichten Aluminiumrahmen montiert, der mit Stellfüßen ausgestattet ist. Diese Füße ermöglichen eine einfache Anpassung an unebene Oberflächen und sorgen für einen stabilen Stand.
• PVC-U Verrohrung: Die PVC-U Verrohrung bietet eine hohe chemische Beständigkeit und Langlebigkeit. Dieses Material ist optimal für den Einsatz in Wasseraufbereitungsanlagen geeignet, da es korrosionsbeständig und wartungsarm ist.
• Dokumentation: Im Lieferumfang enthalten sind umfassende technische Unterlagen, darunter E-Plan, RI-Schema, Bedienungsanleitung und Datenblätter, die eine detaillierte Übersicht über den Aufbau, Betrieb und die Wartung der Anlage geben.

Nanofiltrationsanlagen – Effiziente und ökonomische Wasseraufbereitungstechnologie

Nanofiltrationsanlagen bieten eine einfache und dennoch effektive Lösung für die Wasseraufbereitung und finden in vielen Bereichen Anwendung. Dieses Verfahren basiert auf mechanischer Trenntechnik, wobei spezielle Membranen zum Einsatz kommen, die Ionen und Partikel selektiv zurückhalten.

Funktionsweise einer Nanofiltrationsanlage

Die Nanofiltration gehört zu den mechanischen Membrantrennverfahren. Das Rohwasser wird durch eine Hochdruckpumpe durch die Membran geleitet, die ein Rückhaltevermögen von etwa 1 Nanometer (0,001 µ) hat. Diese Membran trennt vorwiegend zweiwertige Ionen (wie Kalzium und Magnesium) sowie größere Moleküle ab, während einwertige Ionen (wie Natrium oder Kalium) nahezu ungehindert durch die Membran gelangen.

• Molekulare Trenngrenze: 300 bis 2000 Dalton (Da)
• Salzrückhaltung: 80-85 %
• Ausbeute: 75-85 % des zugeführten Wassers
• Anlagendruck: Deutlich geringer als bei der Umkehrosmose (ca. 7-8 bar), was zu einer erheblichen Energieeinsparung führt.

Diese Technik hält zweiwertige Ionen, gelöste Moleküle und Partikel zurück, wodurch die Wasserqualität signifikant verbessert wird. Die Nanofiltration ähnelt in ihrer Funktion der Umkehrosmose, allerdings mit dem Vorteil eines geringeren Drucks und Energieverbrauchs.

Warum Nanofiltration und nicht Umkehrosmoseanlage?

Umkehrosmoseanlagen sind weit verbreitetet in der Wasseraufbereitung. Der Aufbau und die Verfahrenstechnik der Nanofiltration ist fast identisch. Im Gegensatz zur Umkehrosmose entfernt die Nanofiltration nicht alle Wasserinhaltstoffe und erzeugt somit ein Wasser mit niedriger Leitfähigkeit das aber nicht aggressiv ist und keine Korrosion in Rohrleitungen erzeugt. Der geringe Anlagendruck (7-8 bar) und die höhere Ausbeute (80-85%) macht diese Wasseraufbereitungsanlage zu einem sehr wirtschaftlichen Verfahren.

Die Nanofiltrationsanlage als Alternative zur Enthärtung

Durch die Nanofiltration können sie je nach Rohwasserhärte ein sehr gutes Weichwasser erzeugen. Die Anlage enthärtet nicht nur sondern senkt auch die Leitfähigkeit unter 100 µS/cm. Besonders in Trinkwasseranwendungen erhalten sie somit eine sehr gute Qualität. Nahezu alle Geschmacksstoffe, Medikamentenrückstände und auch Keime sind im Permeat entfernt. Zudem ist das Wasser nicht aggressiv und greift keine Rohrleitungen und Armaturen an.


° Abbildung 2x 16 m³/h Nanofiltrationsanlagen zur Kühlwasseraufbereitung in der Chip Industrie

Nanofiltrationsanlagen - Modern und Nachhaltig!

Die Nanofiltration bietet zahlreiche Vorteile für die Aufbereitung von Trinkwasser und Prozesswasser. Diese Vorteile machen sie zu einer attraktiven und nachhaltigen Lösung für verschiedenste Anwendungen:

Technische und betriebliche Vorteile:

• Einfache Verfahrenstechnik:
  Die Nanofiltration ist eine bewährte und leicht verständliche Technik, die keine komplizierten Prozesse erfordert und dennoch effizient arbeitet.

• Geringer Platzbedarf:
  Durch ihre kompakte Bauweise benötigen Nanofiltrationsanlagen wenig Stellfläche, was sie ideal für beengte Raumverhältnisse macht.

• Geringer Arbeitsaufwand im Betrieb:
  Die Anlagen sind einfach zu bedienen und erfordern nur minimale Wartung, was den Arbeitsaufwand im täglichen Betrieb deutlich reduziert.

• 100 % Verfügbarkeit ohne Regeneration:
  Nanofiltrationsanlagen arbeiten kontinuierlich, ohne dass Regenerationsphasen wie bei herkömmlichen Enthärtungsanlagen erforderlich sind, was eine hohe Verfügbarkeit gewährleistet.

• Geringer Energieverbrauch:
  Aufgrund der niedrigen Pumpendrücke von etwa 7 bar ist der Energiebedarf der Nanofiltration im Vergleich zu anderen Membranverfahren wie der Umkehrosmose deutlich geringer.

Qualitative Vorteile bei der Wasseraufbereitung:

• Rückhaltung von Bakterien, Keimen und Partikeln:
  Die Nanofiltration entfernt effektiv Bakterien, Keime und kleine Partikel, was die Wasserqualität erheblich verbessert und zur Sicherheit des Wassers beiträgt.

• Rückhaltung gelöster organischer Substanzen:
  Organische Verunreinigungen wie Pestizide, Insektizide und Medikamentenrückstände werden zuverlässig aus dem Wasser entfernt, was insbesondere in der Trinkwasseraufbereitung von Vorteil ist.

• Entfernung von Sulfaten, Chloriden und Fluorid:
  Nanofiltration filtert gezielt schädliche Ionen wie Sulfate, Chloride und Fluorid heraus, die die Wasserqualität und den Geschmack beeinträchtigen können.

• Teilentsalzung ohne Chemikalien:
  Die Nanofiltration bietet eine effektive Teilentsalzung, ohne dass dafür Regenerierchemikalien oder aufwendige Abwasserbehandlungen notwendig sind.

• Enthärtung ohne Salz:
  Rohwasser kann durch Nanofiltration enthärtet werden, ohne den Einsatz von Salz, was das Risiko der Verkeimung des Systems verringert und die Wasserqualität verbessert.

Anwendungsbezogene Vorteile:

• Reduzierung von Trübstoffen und Färbung:
  Trübstoffe und Verfärbungen im Wasser werden durch Nanofiltration signifikant reduziert, wodurch das Wasser klarer und ansprechender wird.

• Sichere Entfernung von organischen Substanzen:
  Durch die Rückhaltung organischer Verbindungen, Bakterien, Keime und anderer Verunreinigungen sorgt die Nanofiltration für sicheres und hygienisches Wasser.

Einsatzbereiche von Nanofiltrationsanlagen

• Alternative zur Enthärtungsanlage, besonders in Bezug auf Vdie erkeimung
• Enthärtung ohne Regenerationen
• Teilenthärtung
• Reduzierung von Trübung und Einfärbungen in Rohwasser
• Entfernung organischer Verunreinigungen (Pestizide, Insektizide)
• Entfernung von Sulfaten, Chloriden und Fluorid
• Teilentsalzung ohne Verwendung von Chemikalien
• Entsalzung von organischen Wertstoffen (Pharmazeutische Industrie)
• Beseitigung von Schädlingsbekämpfungsmitteln
• Steril Filtration
• Entsalzung von Milchprodukten
• Gewinnung von hydrolisierten Proteinen
• Konzentrierung von Zucker

Verfahrenstechnik der Nanofiltrationsanlage

Bei Trinkwasseranwendungen wird im Zulauf die Konditionierung durch eine Dosierung von Antiscalant Komplexbildnern erreicht. Die Hochdruckpumpe erzeugt einen Druck auf die Nanofiltrationsmembrane. Über eine Leitfähigkeitsmessung im Ausgang wird die Anlage vorgespült und nach Erreichen des Sollwertes vollautomatisch in Betrieb genommen. Da die Anlage im Ausgang drucklos ist wird in einem nachgeschalteten Speichertank das Permeat gesammelt. Über eine Druckerhöhung kann das Permeat dann dem Verbraucher oder Netz zugeführt werden. Werden frequenzgeregelte Pumpen eingesetzt können bei einem Netzbetrieb somit auch Druckschwankungen vermieden werden. Für unterschiedliche Applikationen können verschiedene Membranmaterialien und Anlagenkonfigurationen gewählt werden. Die Nanofiltrationsanlagen werden platzsparend und betriebsbereit geliefert. Die gesamte Anlage lässt sich kompakt auf einem Rahmengestell installieren. Somit fallen keine Montagezeiten für den Aufbau der Anlage an. Lediglich die Verrohrung zur Anlage muss hergestellt werden.

Das Konzentrat das durch die Nanofiltrationsanlage entsteht wird teilweise über eine Konzentrat Rückführung wieder vor die Pumpe geführt. Hiermit wird eine höhere Abströmung über die Membrane erreicht. Somit werden Schmutzpartikel besser abgespült und die Haltbarkeit der Nanofiltrationsmembrane verlängert. Bei Anlagen bis 5 m³/h ist diese Rückführung standartmäßig installiert.

Die Anlage kann zwischen 75% und 80% Ausbeute gefahren werden. Die Ausbeute einer Nanofiltrationsanlage ist das Verhältnis zwischen Permeat und Rohwasser Zulaufmenge. Je höher die Ausbeute gefahren wird, umso weniger Konzentrat (Abwasser) fällt an. Um Betriebskosten zu sparen ist eine hohe Ausbeute von Vorteil. Je nach Rohwasserqualität und Qualitätsvorgaben des Permeats kann der Abwasseranteil eingestellt werden.

Weniger Abströmung kann eingestellt werden, führt aber zu geringen Standzeiten der Membrane. Je nach Verblockung können die Membrane auch gereinigt werden. Die Reinigung wird hier genauer Beschrieben - Reinigung von Umkehrosmose Membranen.

Funktionsbeschreibung der Nanofiltrationsanlage

Durch ein Anforderungssignal (potenzialfreier Kontakt) startet die Anlage mit dem Vorspülen. Nach einer einstellbaren Vorspülzeit wird die Hochdruckpumpe gestartet und die Nanofiltrationsanlage beginnt mit der Entsalzung. Sobald die Leitfähigkeit im Permeat unter den eingestellten Sollwert (µS/cm) fällt schaltet die Anlage vom Kanalventil auf Permeatausgang und speist in den nachfolgenden Behälter/Prozess ein. Während der Nachspeisung wird die Leitfähigkeit permanent überwacht und garantiert somit gleichbleibende und hohe Qualität. Sobald das Anforderungssignal abfällt stoppt die Nanofiltration automatisch und geht in Wartestellung. Bei längeren Pausen zwischen den Nachspeiseintervallen kann eine Modulspülung einprogrammiert werden die die Verkeimung der Membrane verhindert.

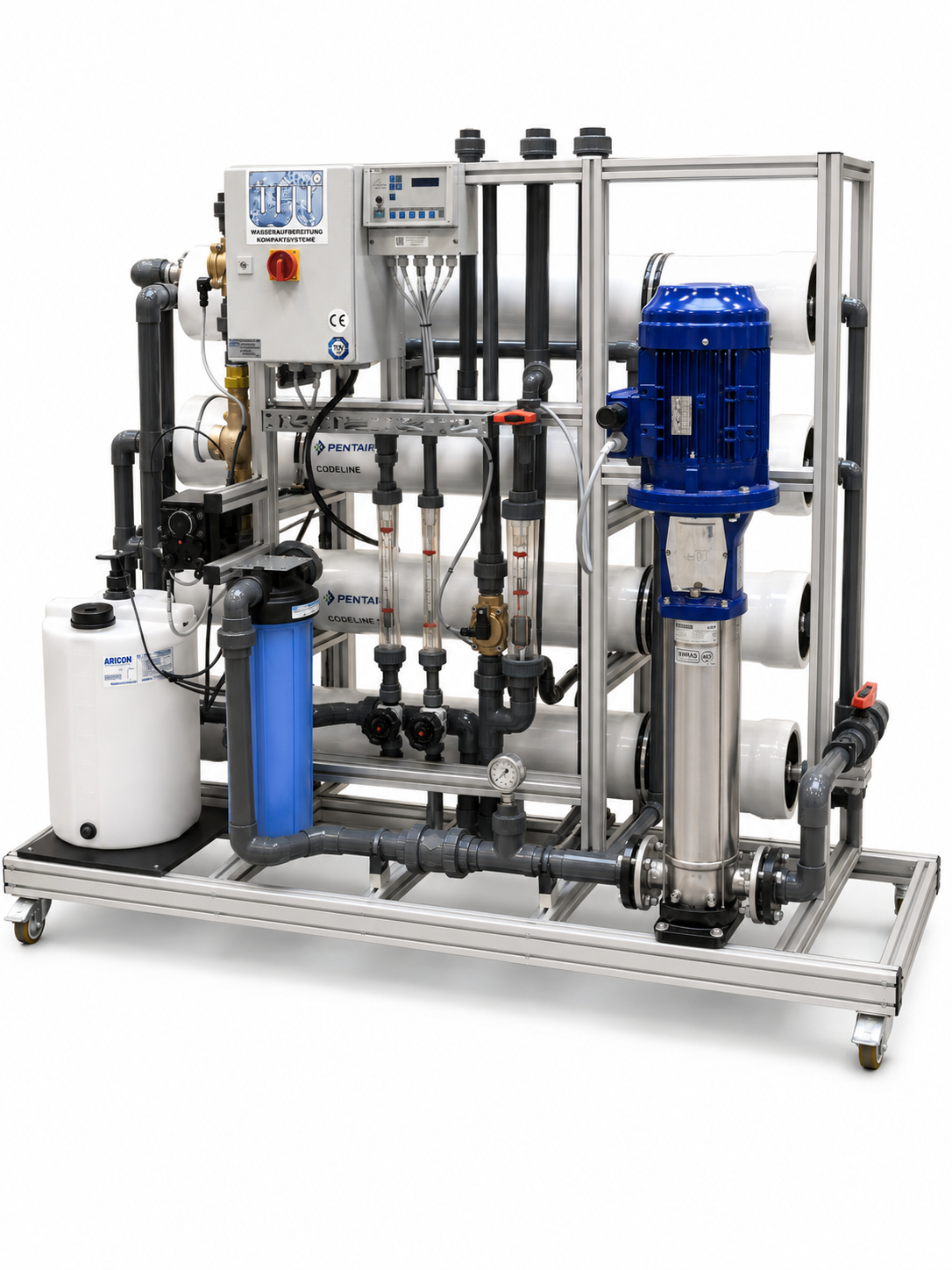

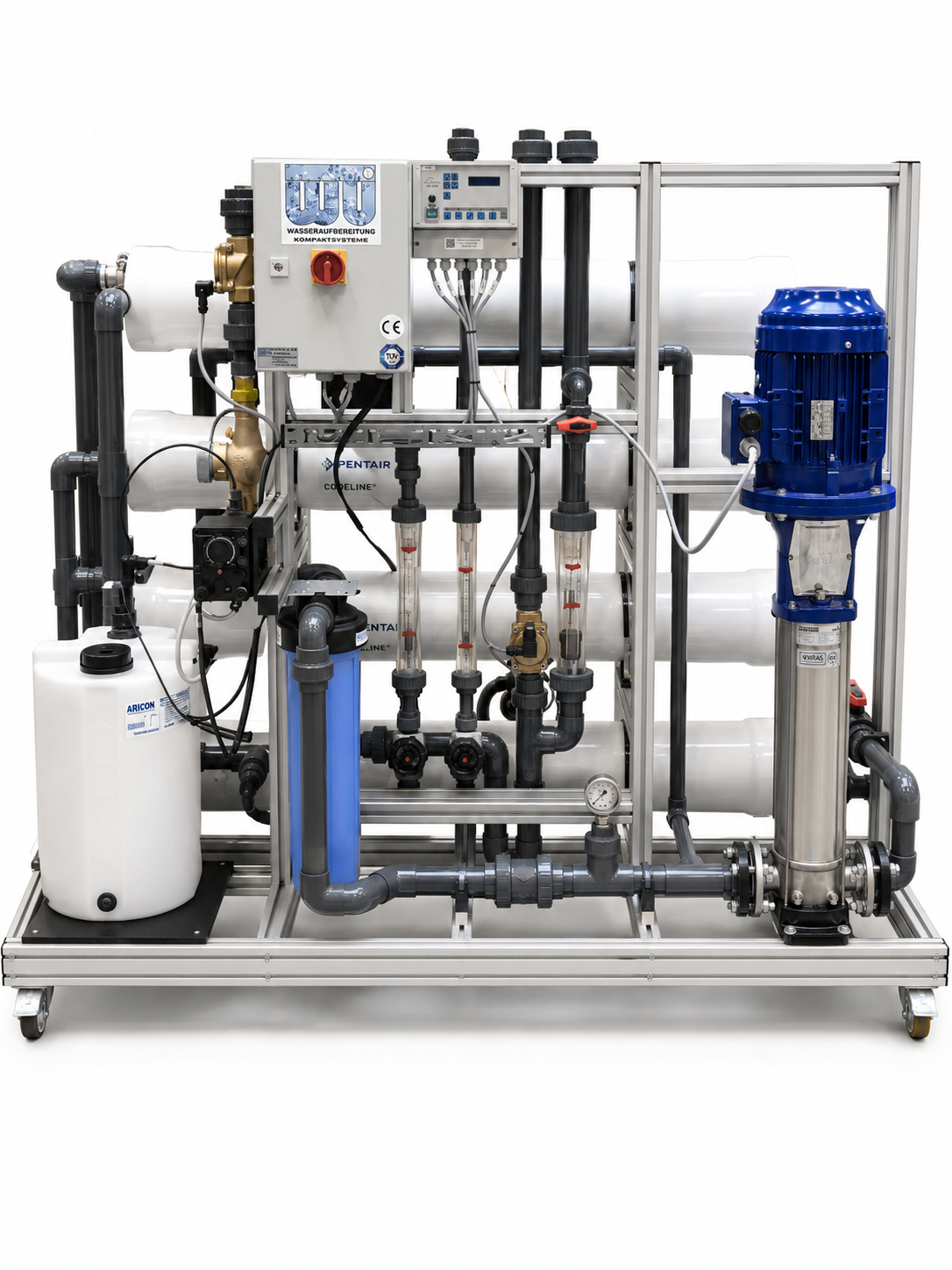

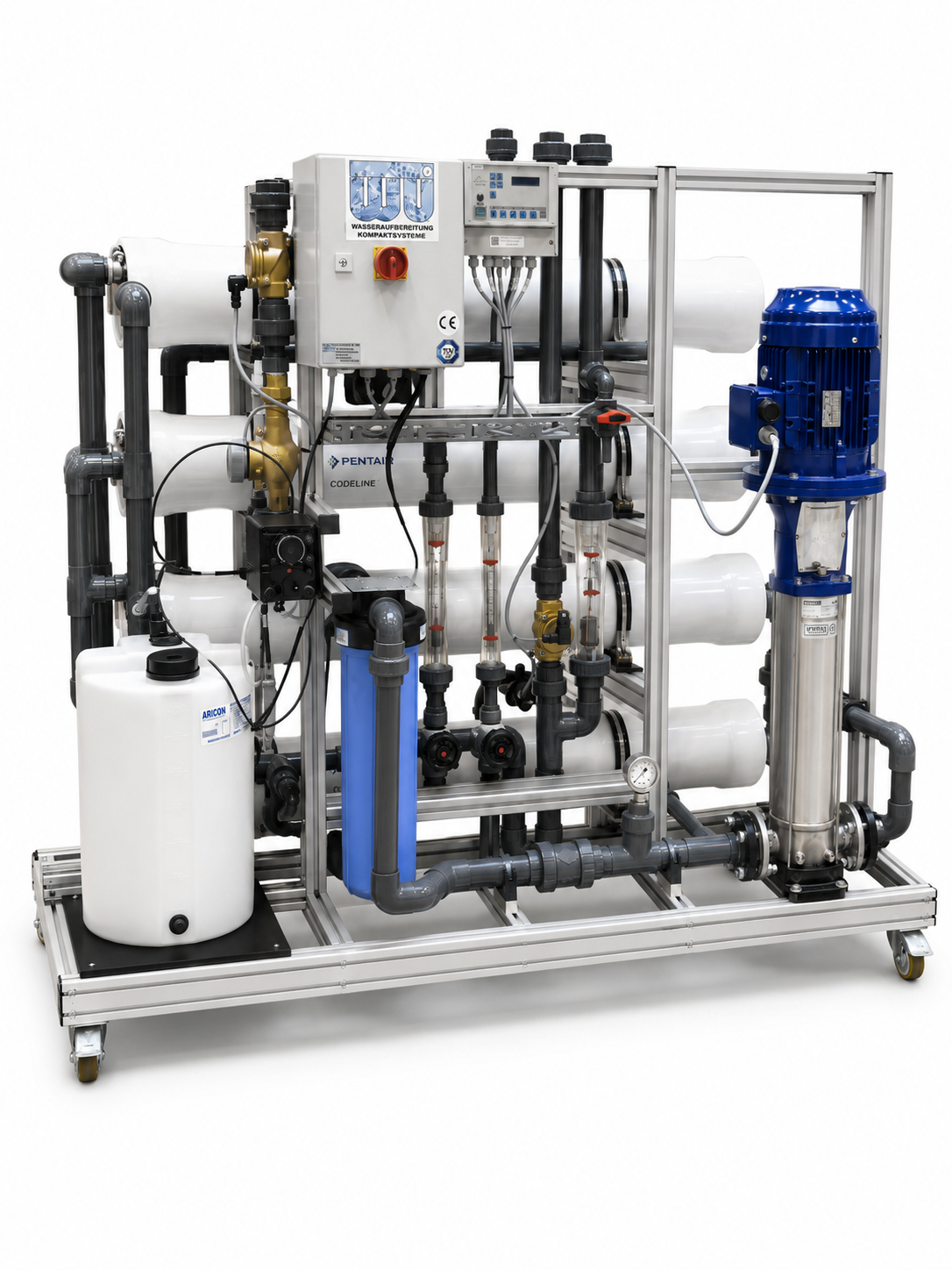

Aufbau der Nanofiltrationsanlage

Die Anlage ist auf einem Aluminium Rahmen mit Nutenprofil sehr platzsparend und kompakt aufgebaut. Der Rahmen ist leicht und transportabel, durch höhenverstellbare Standfüße kann er problemlos und sicher aufgestellt werden. Die Nanofiltrationsanlage ist so konzipiert das die Einbringung durch eine Standardtüre möglich ist. Alle Komponenten sind vormontiert, verkabelt und getestet als Rahmenanlage. Der leichte Aufbau garantiert ein einfaches Handling und eine einfache Montage der Nanofiltration. Häufig wird in der Industrie ein platzsparendes und übersichtliches System erwünscht. Hieran haben wir uns orientiert und gehen gerne auf Ihre individuellen Wünsche ein. Haben sie nur wenig Aufstellfläche zur Verfügung kann die Anlage Ihren Platzverhältnissen angepasst werden. Bitte teilen Sie uns bei Bedarf den verfügbaren Raum mit damit wir prüfen können ob sich dies umsetzten lässt.

Benötigte Anlagenteile und Betriebsmittel zu der Nanofiltrationsanlage

Zum Betrieb der Anlagentechnik werden weitere Komponenten benötigt wie:

• Systemtrenner und Feinfilter bei Stadtwasser Betrieb
• Betriebsstoffe wie Rohwasser und Antiscalant (Komplexbinder)
• Tank mit nachgeschalteter Druckerhöhung

Alle zusätzlichen Komponenten können wir ihnen gerne anbieten und für ihren Anwendungsfall zusammenstellen. Im Onlineshop finden sie auch hierzu passende Systeme.

Voraufbereitung

Zur Konditionierung werden hochwertige Antiscalant Produkte eingesetzt. Dies ermöglicht einen sicheren und langlebigen Betrieb der Nanofiltrationsanlage. Die Dosiertechnik ist in den Anlagen mit Antiscalant Dosierung bereits installiert.

Auslegung und Berechnung der Nanofiltrationsanlage

Zur genauen Berechnung benötigen wir eine Rohwasseranalyse oder eine Analyse ihres Zulaufmediums und ihren gewünschten Wasserbedarf in m³/h. Bei dem Platzbedarf können wir uns nach Absprache auch auf ihre Platzverhältnisse einrichten.

Bei Fragen sprechen Sie uns bitte an, wir freuen uns auf ihren Kontakt.
